Leader Samco-SVC06系列变频器在水箱式拉丝机上的应用



水箱式拉丝机是金属制品行业常用的设备 ,其卷绕部分要求恒张力的收卷。从开始的力矩电机到单板机控制 ,生长到使用变频器控制 ,从整体性能上有了很大的奔腾。Leader Samco -SVC06卷绕专用变频器独具的卷绕曲线和可变增益的PI控制 ,很是适合在类似设惫亓使用。

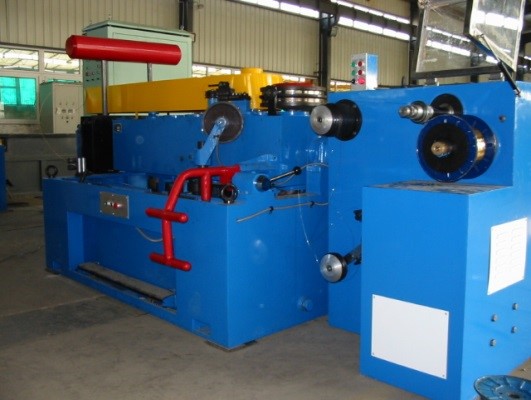

一、设备情况:


产品型号

翻转式水箱拉丝机

进线直径(mm)

<=2.6

出线规模(mm)

0.5~0.9

拉拔速度(m/s)

<=8

拉拔道数

17

总压缩率

94.6

拉拔电机(Kw)/变频器

55Kw/SVC06-0550

收卷电机(Kw)/变频器

4.0Kw/SVC06-0040

外形尺寸

2680*1400*1600

设备重量(Kg)

3400

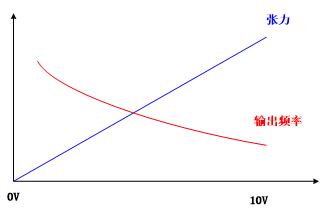

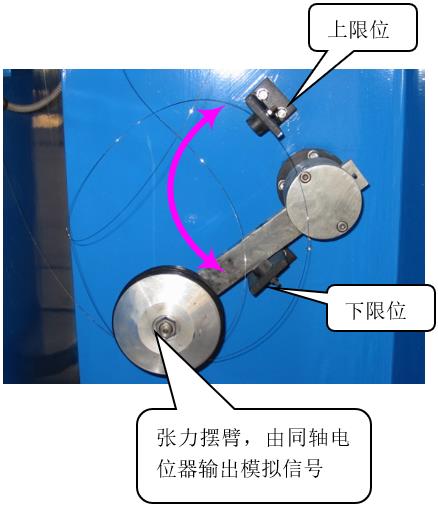

二、控制方法




三、调试参数



拉拔电机:


功效代码值

功效代码值

功效代码值

功效代码值

F1101=2

F1104=0.5

F2102=50.00

F1504=2

F1002=3

F1012=50.00

F1701=200

F1505=1.92

F1004=2.0

F1016=45.00

F1702=105

F1416=13

F1007=50.00

F1020=2.0

F1109=2

F1708=0

F1103=0.8

F2101=3.00

F1501=2

&#xa0;


收卷电机:


功效代码值

功效代码值

功效代码值

F1101=2

F1403=0.8

F7017=5.5

F1002=5

F1404=75.00

F7018=4.5

F1012=0.1

F1501=2

F7012=10

F1016=0.1

F1502=2.00

F7013=0

F2101=5.00

F7015=5

&#xa0;

F1701=200

F7019=1

&#xa0;


意事项:


1、开车前张力架置于中间位置(刹车配合手动调理) ;

2、停车后实时将MCL复位(清除积分量)。


四、总结:


经过多个卷筒的试车 ,在升降速(Max=50Hz)、警停、计米复位等种种状态下 ,张力架都处于平稳状态 ,并加入控制调理。实践证明 ,Leader Samco-SVC06系列变频器在此类设备上完美实现工艺控制。
